광통신 분야에서 VOA(Variable Optical Attenuator)는 없어서는 안 될 역할을 합니다. 광전력 조절의 핵심 구성요소인 VOA는 광신호의 안정적인 전송을 보장할 뿐만 아니라 시스템의 전반적인 성능을 향상시킵니다.
가변 광 감쇠기는 광 전력의 제어 가능한 감쇠를 달성하도록 설계된 수동 광 장치입니다. 다양한 애플리케이션 시나리오의 요구 사항을 충족하기 위해 광 신호의 에너지를 정밀하게 조정합니다. VOA는 크게 MVOA(기계적 가변 광 감쇠기)와 EVOA(전기 가변 광 감쇠기)의 두 가지 범주로 나뉩니다. MVOA는 수동 조정을 통해 광전력 감쇠를 구현하는 반면, EVOA는 구동 전기 신호를 적용하여 감쇠 수준을 변경하여 뛰어난 조정 정확도와 유연성을 자랑합니다.
VOA는 주로 기계, 광자기, 액정, MEMS(Micro-Electro-Mechanical System), 열광학 및 음향광학 유형을 포함한 광범위한 작동 메커니즘을 채택합니다.
1. 기계적 유형: 시트나 원뿔과 같은 차광 구성 요소를 움직여 빛 경로의 광 출력을 조정합니다. 이 디자인은 구조가 간단하지만 조정 정확도와 유연성이 상대적으로 낮습니다.
2. 광자기형: 자기장 하에서 물질의 광학적 특성 변화, 즉 광자기 회전 효과를 활용하여 빛 에너지의 감쇠를 실현합니다. 이 유형은 높은 정밀도와 안정성을 제공하지만 비용이 더 높습니다.
3. 액정형(Liquid Crystal Type): 액정의 굴절률 이방성에 따른 복굴절 효과를 바탕으로 외부 전기장을 가해 액정 분자의 방향을 바꿔 광투과율을 조절합니다. 액정 VOA는 빠른 응답 속도와 넓은 감쇠 범위가 특징입니다.
4. MEMS Type: 초소형 전자기계 기술로 제작된 마이크로 거울은 정전기력에 의해 기울어져 반사되는 빛의 세기를 조절합니다. MEMS VOA는 작은 크기, 가벼운 무게, 높은 통합 수준이 특징입니다.
5. 열광학 유형: 감쇠 수준은 온도 장에서 재료 광학 특성(예: 굴절률)의 변화를 통해 변조됩니다. 열광학 VOA는 구조가 간단하고 가격이 저렴하지만 응답 속도가 느린 단점이 있습니다.
6. 음향 광학 유형: 초음파는 음향 광학 결정 내부에 주기적인 변형을 생성하여 굴절률의 주기적인 변동을 유도하여 광선을 변조합니다. 음향광학 VOA는 빠른 튜닝 속도와 뛰어난 안정성을 제공합니다.
VOA는 광통신, 광섬유 감지, 광학 기기 및 기타 분야에 널리 배포됩니다.
1. 광통신: 일관된 신호 품질을 유지하기 위해 다양한 채널에서 광 신호 강도의 균형을 유지합니다. 다양한 전송 거리와 수신기 사양에 맞게 광 신호 전력을 조정합니다.
2. 광섬유 감지: 다양한 환경 조건에서 광 신호 강도를 시뮬레이션하여 시스템 성능과 신뢰성을 테스트하고 검증합니다.
3. 광학 기기: 레이저 장치, 광자 계수기, 분광계, 광학 현미경 및 기타 장비에 적용되어 정확한 측정 결과를 위해 광 신호 강도 및 플럭스를 제어합니다.
| 품목 | 매개변수 | 단위 |
|---|---|---|
| 작동 파장 범위 | O 밴드/C 밴드/L 밴드/풀 밴드/기타 | nm |
| 감쇠 유형 | 밝거나 어두움 | - |
| 감쇠 범위 | ≥15/20/30/40 | 데시벨 |
| 삽입 손실 | ≤0.7 | 데시벨 |
| 감쇠 분해능 | 마디 없는 | 데시벨 |
| 반사 손실 | ≥45 | 데시벨 |
| 섬유 종류 | SMF-28e | - |
| 응답 시간(10-90%광 출력) | ≤5 | ms |
| 운전 전압 | 5/6.5 | V |
| 추진력 | ≤5 | 밀리와트 |
| 편광 의존 손실 | 10dB 이하에서 0.2, 20dB 이하에서 0.5 이하 | 데시벨 |
| 파장 의존 손실 | 20nm 범위에서 10dB에서 0.6 이하, 20dB에서 1.0 이하 | 데시벨 |
| 최대 광 출력 | ≤500 | 밀리와트 |
| 작동 온도 | -0~+70 | ℃ |
| 보관 온도 | -40~+85 | ℃ |
| 커넥터 유형 | 맞춤형 | - |

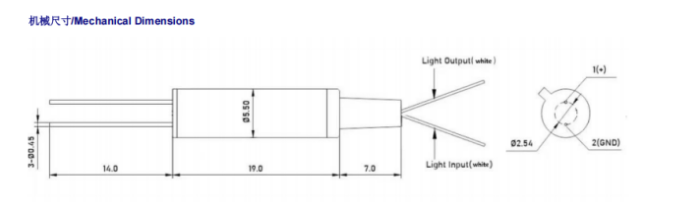

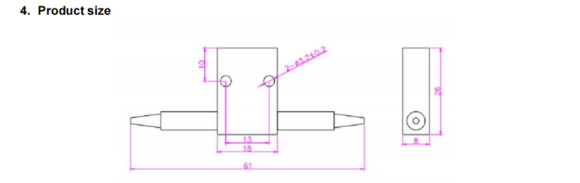

| 패키지 크기 | Φ5.5xL19 | mm |
| 매개변수 | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| 종류(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| 파장(nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| 감쇠 범위(dB) | 0.8~60 | 0.8~60 | 0.8~60 | 0.8~60 |
| 원래 손실(dB) | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
| 반사손실(dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| 섬유 종류 | SMF-28e | SMF-28e | SMF-28e | 50/125 또는 62.5/125MM |
| PDL(dB) | ≤0.15 | ≤0.15 | ≤0.15 | - |
| 치수(mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| 사용온도(℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| 보관온도(℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
