광 분배기라고도 알려진 광섬유 분배기는 FTTH(Fiber to the Home) 시스템에서 단일 광섬유 신호를 미리 정해진 비율에 따라 두 개 이상의 출력 광 신호로 분할하는 데 사용되는 수동 광 장치입니다. 예를 들어, 1x4 광 분배기는 특정 비율로 하나의 광섬유에서 4개의 광섬유로 광 신호를 분배합니다. 서로 다른 파장의 광 신호를 해당 파장 채널로 분리하는 WDM 시스템의 파장 분할 다중화기(WDM)와 달리 광 분배기는 전체 광 신호를 여러 채널에 분산하여 전송합니다.

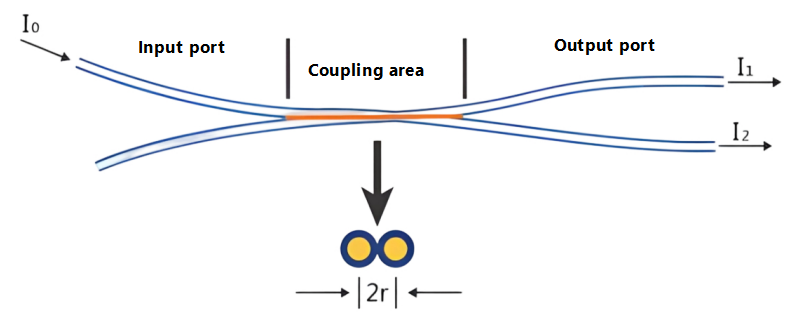

단일 모드 광섬유에서 광 신호를 전송할 때 빛의 에너지는 광섬유 코어에 완전히 집중되지 않습니다. 소량은 코어 근처의 클래딩을 통해 전파됩니다. 즉, 두 광섬유의 코어가 충분히 가까우면 한 광섬유에서 전파되는 빛의 모드 필드가 다른 광섬유로 들어갈 수 있어 두 광섬유 모두에서 광 신호가 다시 향상될 수 있습니다. 새로운 할당.
광 분배기는 작동 원리에 따라 PLC(평면 도파관) 광 분배기와 FBT(융합 쌍원추형 테이퍼형) 광 분배기의 두 가지 유형으로 분류될 수 있습니다. 포트 구성에 따라 X형(2x2) 커플러, Y형(1x2) 커플러, 스타(NxN, N>2) 커플러, 트리(1xN, N>2) 커플러 등으로 분류할 수 있습니다. 분할 비율에 따라 비균일 분할과 균일 분할로 분류할 수 있습니다. 또 다른 분류 방법은 단일 모드(1310nm)와 다중 모드(850nm)를 기반으로 합니다.

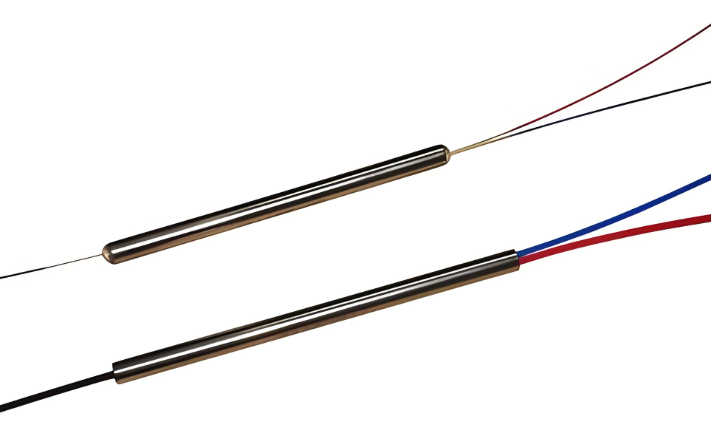

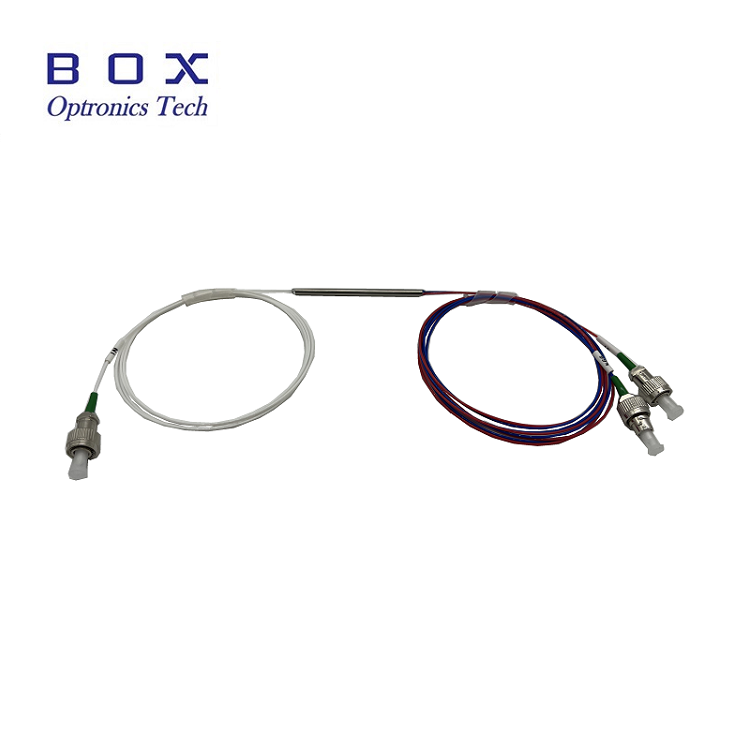

FBT 광 분배기... 회로는 전통적인 테이퍼 커플러 공정을 사용하여 제조됩니다. 코팅이 벗겨진 2개 이상의 광섬유를 하나로 묶은 후 양면으로 잡아늘리면서 테이퍼링 기계에서 고온으로 녹인다. 분할 비율은 실시간으로 모니터링됩니다. 원하는 분할 비율이 달성되면 용융 및 연신 공정이 종료됩니다. 한쪽 끝은 하나의 광섬유(나머지는 잘림)를 입력으로 유지하고 다른 쪽 끝은 다중 출력 터미널 역할을 합니다. 섬유의 꼬임 각도와 신장 길이를 제어하여 다양한 분할 비율을 얻을 수 있습니다. 마지막으로, 테이퍼진 부분은 석영 기판 위에 접착제로 경화되고 스테인레스 스틸 튜브에 삽입됩니다.

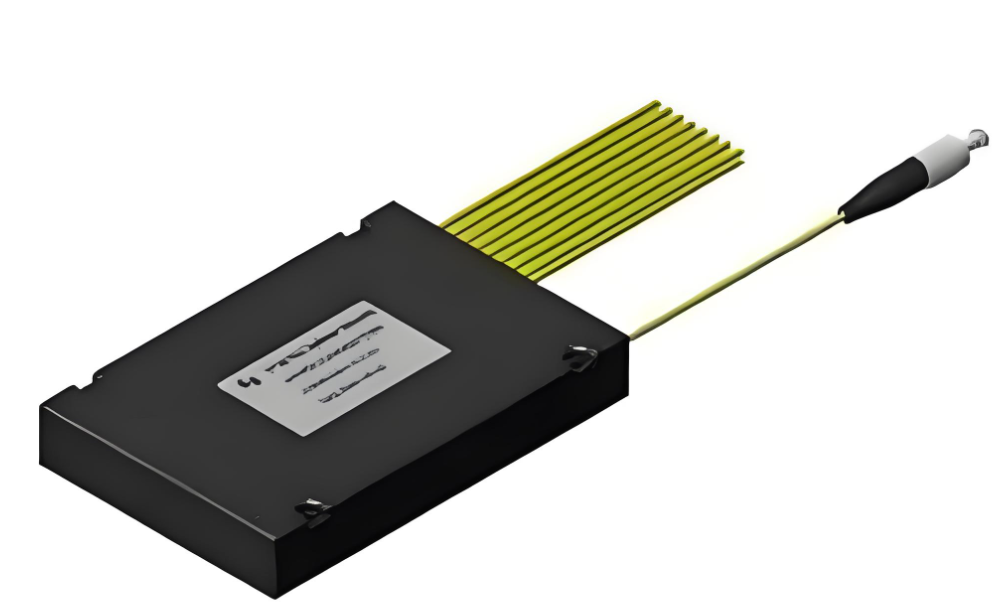

PLC 평면파 PLC(Planar Lightwave Circuit) 광 분배기는 석영 기판을 기반으로 하는 통합 도파관 광전력 분배 장치로, 반도체 공정(포토리소그래피, 에칭, 현상 등)을 사용하여 제작됩니다. PLC 스플리터는 단일 광섬유의 광 신호를 여러 광섬유로 분할하여 광 에너지를 균일하게 분배합니다. 광 도파관 어레이는 칩의 상부 표면에 위치하여 분할 기능을 칩에 통합합니다. 그런 다음 다중 채널 광섬유 어레이가 칩 양쪽 끝의 입력 및 출력 끝에 결합되어 캡슐화됩니다.
FBT VS PLC FBT 테이퍼 스플리터의 주요 장점은 간단한 원자재 사용, 상대적으로 저렴한 비용, 덜 까다로운 장비 및 프로세스 요구 사항입니다. 필요에 따라 분할 비율을 실시간으로 모니터링할 수 있어 불평등한 분할 장치를 제작할 수 있습니다. 단점은 현재 성숙한 테이퍼링 기술로 최대 1x4의 스플리터만 생산할 수 있다는 것입니다. 1x4보다 큰 장치의 경우 여러 1x2 장치가 함께 연결된 다음 스플리터 하우징에 패키징됩니다. FBT 스플리터는 850nm, 1310nm, 1550nm의 세 가지 파장만 지원하므로 다른 파장과 호환되지 않습니다.
PLC 스플리터의 제품 특성은 다음과 같습니다. 손실은 광파장에 둔감하며 다양한 파장(1260~1650nm)의 전송 요구 사항을 충족합니다. 균일한 분할, 신호를 사용자에게 균등하게 분배합니다. 조밀한 구조 및 작은 크기; 단일 장치... 이 장치에는 64개가 넘는 스플리터 채널 수가 많습니다. 채널당 비용이 더 높고 채널이 많을수록 비용 이점이 더 커집니다. 단점은 융합된 쌍원추형 테이퍼형 스플리터, 특히 낮은 채널 스플리터에 비해 비용이 높다는 것입니다.
PLC 광 분배기는 광 분배기 칩과 양쪽 끝에 결합된 광섬유 어레이의 세 부분으로 구성됩니다. 이 세 가지 구성 요소는 정확하게 정렬되어야 합니다. 이들의 설계 및 조립은 PLC 스플리터의 안정성에 중요한 역할을 합니다. 이 칩은 반도체 기술을 사용하여 석영 기판에 스플리터 도파관을 성장시킵니다. 칩에는 하나의 입력 및 N개의 출력 도파관이 있습니다. 그런 다음 칩의 양쪽 끝에 입력 및 출력 광섬유 어레이를 결합하고 케이싱을 설치하여 하나의 입력과 N 개의 출력을 갖는 광 분배기를 형성합니다.
PLC 스플리터 칩은 1xN 및 2xN으로 설계할 수 있습니다. 여기서 N은 일반적으로 1x2, 1x4, 1x8, 1x16, 1x32, 1x64와 같이 2의 배수입니다. FTTR(Fiber to the Room)에 대한 수요가 증가함에 따라 불균일하게 분산된 전력 분배기의 적용이 점점 더 널리 보급되고 제조 공정이 더욱 어려워질 것입니다. PLC 광 분배기 칩은 저비용, 높은 신뢰성, 높은 유연성 및 확장성과 같은 장점을 갖고 있어 전송 시스템, 네트워크 통합, 광대역 액세스, 광섬유 통신 및 멀티미디어 서비스와 같은 다양한 애플리케이션 시나리오에 특히 적합합니다.
편파 유지 PLC 분배기 편파 유지 PLC 분배기는 주로... 단일 채널 편파 유지 광섬유 어레이를 입력으로 사용하고 다중 채널 편파 유지 광섬유 어레이를 출력으로 사용하여 편파 상태를 유지하면서 입력 전력을 균일하게 분할합니다. 광섬유로 방출되는 선형 편광파의 편광은 전파 중에 변하지 않고 유지되며 편광 모드 간의 교차 결합이 거의 또는 전혀 없으므로 편광 유지 결합 및 빔 분할이 달성됩니다. 일반적으로 PANDA 섬유가 사용됩니다. PLC 광 분배기는 광섬유 감지 시스템이나 일관된 통신과 같이 편광 유지 관리가 필요한 특수 응용 분야에 주로 사용됩니다.
광 분배기에 영향을 미치는 성능 지표는 일반적으로 다음과 같습니다.
삽입 손실 삽입 손실(IL):삽입 손실은 PLC 스플리터의 작동 파장에서 총 입력 광 전력을 기준으로 지정된 출력 포트의 광 전력 감소를 나타냅니다. 간단히 말해서 입력에 대한 각 출력의 dB 손실입니다. 일반적으로 삽입 손실이 낮을수록 스플리터 성능이 향상됩니다.
반사 손실:반사 손실은 광섬유 연결에서 입력광에 대한 반사광(입력으로 지속적으로 전송되는 산란광)의 비율을 데시벨 단위로 나타냅니다. 반사광이 광원과 시스템에 미치는 영향을 줄이려면 반사 손실이 높을수록 좋습니다.
지향성:지향성은 정상 작동 시 PLC 스플리터의 같은 면에 있는 주입 광 전력(측정된 파장)에 대한 비사광 끝의 출력 광 전력의 비율을 나타냅니다.
분극 의존 손실:편광 의존 손실은 전송되는 광 신호의 편광 상태가 전체 편광 상태에 걸쳐 변할 때 PLC 스플리터의 각 출력 포트에서 출력 광 전력의 최대 변화를 나타냅니다.
격리:절연은 주어진 광학 경로에서 다른 광학 경로의 광학 신호를 분리하는 광섬유 분배기의 기능을 나타냅니다.
