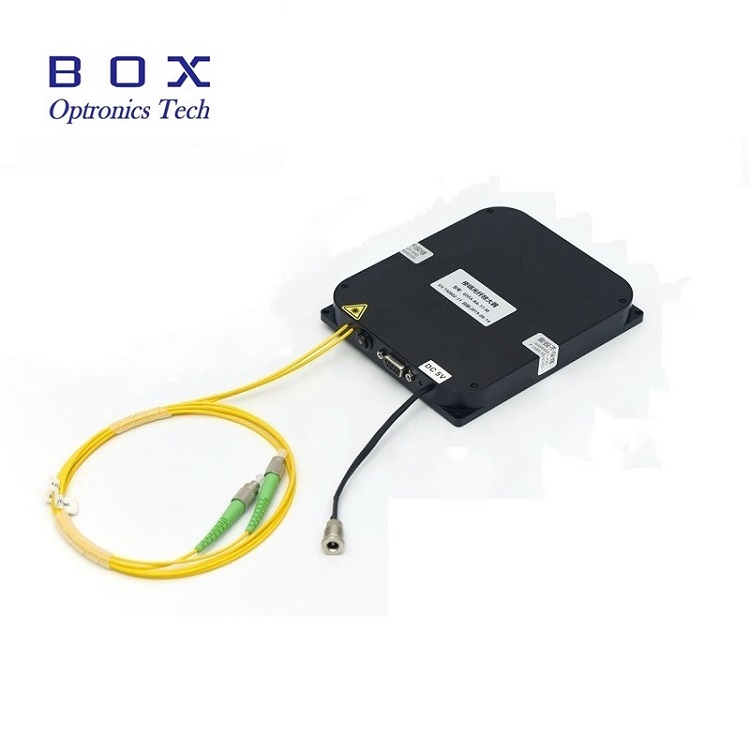

에르 비움 도핑 된 섬유 증폭기

EDFA는에 기초한 섬유 증폭기입니다에르 비움 도핑 된 섬유원칙. 넓은 파장 범위, 높은 증폭 게인, 저음 및 높은 신뢰성과 같은 이점을 자랑합니다. 광학 통신 시스템에서 널리 사용됩니다.

EDFA 구성 요소

EDFA는 Erbium 도핑 된 섬유, 펌프 광원, 광학 스플리터 및 커플러로 구성됩니다. Erbium 도핑 된 섬유는 EDFA의 핵심입니다. 요소가있는 광섬유이며 펌프 광원의 여기를 통해 광 신호를 증폭시킵니다. 펌프 광원은 EDFA의 에너지 원이며 일반적으로 980nm 또는 1480nm 반도체 레이저입니다. 광학 스플리터는 펌프 표시등과 신호등을 분리하여 에르 비움 도핑 된 섬유 내에서 별도로 전파 할 수 있습니다. 커플러는 펌프 라이트와 신호광을 Erbium Doped Fiber에 연결합니다.

EDFA 운영 원리

펌프 광이 에르 비움 도핑 된 섬유를 통과 할 때, 에르 비움 요소의 전자는 높은 에너지 수준으로 여기되어 에르 비움 요소를 여기 상태에 배치합니다. 신호광이 에르 비움 도핑 된 섬유를 통과 할 때, 여기 에르 비움 요소는 자극 된 방출로 알려진 현상 ​​인 신호광을 향해 광자를 방출한다. 이것은 신호등의 에너지를 증가시켜 신호 표시등을 증폭시킵니다. 구체적으로, 펌프 광자와 신호 광자가 에르 비움 도핑 된 섬유에서 만나면 에너지를 교환하여 펌프 광자의 에너지를 신호 광자로 전달합니다. Erbium-Doped Fiber의 Erbium 요소는 펌프 광자의 에너지를 신호 광자로 효과적으로 전달하는 독특한 에너지 수준 구조를 가지고있어 신호 표시등을 증폭시킵니다. 또한, 에르 비움 도핑 된 섬유에서, 에르 비움 요소의 전자는 나노초의 순서에 따라 매우 짧은 시간 동안 여기 상태에 남아있어 증폭 공정이 매우 빠르다.

EDFA의 장점

EDFA는 다른 파이버 증폭기와 비교하여 다음과 같은 장점을 제공합니다. 1. 넓은 파장 범위 : EDFA는 C- 밴드 및 B 밴드 파장을 덮어 다양한 광 통신 시스템에 적합합니다. 2. 높은 증폭 이득 : EDFA는 높은 게인 균일 성으로 30dB를 초과하는 증폭 이득을 달성 할 수 있습니다. 3. 저음 : EDFA는 노이즈 수치가 적어 장거리 섬유 전송이 가능합니다. 4. 높은 신뢰성 : EDFA는 높은 신뢰성과 긴 수명을 제공하여 광 통신 시스템의 요구 사항을 충족시킵니다.
