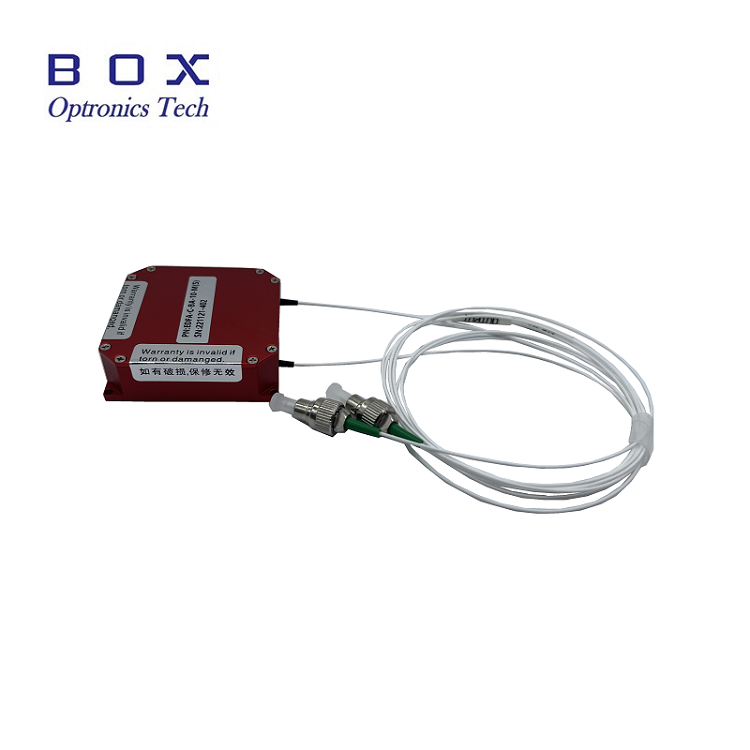

C- 밴드 에르 비움 도핑 된 섬유 소형 신호 증폭기

작업 원칙

Erbium Doped Fiber는 PA 앰프의 핵심 성분으로, 희토류 요소 Erbium (ER)을 섬유 코어로 도핑하여 광 신호를 증폭시킵니다. Erbium 이온은 특수한 에너지 수준 구조를 가지며 펌프 광에 의해 흥분하면 낮은 에너지 수준에서 높은 에너지 수준으로 전환합니다. 신호광이 에르 비움 도핑 된 섬유를 통과 할 때, 고 에너지 에르르 비움 이온은 신호등으로서 동일한 상, 주파수 및 편광 상태를 갖는 광자를 방출하도록 자극되어 신호등의 강도를 향상시키고 증폭을 달성한다.

펌프 라이트는 일반적으로 반도체 레이저 (예 : 980nm 또는 1480nm 파장 레이저)를 사용하는 에너지 이온에 에너지를 제공하는 광원입니다. 펌프 라이트가 에르 비움 도핑 된 섬유로 들어간 후에는 에르 비움 이온과 상호 작용하여 높은 에너지 수준으로 전환됩니다. 이들 고 에너지 에르르 비움 이온은 자극 된 방출을 통해 신호광과 동일한 광자를 생성하여 신호광의 증폭을 달성한다. 이 펌핑 메커니즘을 통해 PA 앰프는 신호 표시등을 전기 신호로 직접 변환하지 않고 큰 광 신호를 방출 할 수 있습니다.

증폭 된 신호의 품질을 보장하기 위해, PA 앰프는 Erbium-Doped 섬유의 구조를 최적화하고, 적절한 펌프 광 파장 및 전력을 선택하여 기타 측정을함으로써 노이즈를 줄입니다. 노이즈 그림은 ≤ 4.5dB로 제어되어 앰프가 신호 대 신호 비율을 유지하면서 신호를 증폭시켜 신호 품질을 향상시킵니다.

응용 프로그램 시나리오

광섬유 통신 시스템에서, C- 밴드 에르 비움 도핑 된 섬유 소형 신호 증폭기는 광섬유 링크에서 광 신호의 손실을 보상하여 통신 시스템의 전송 거리 및 용량을 향상시킨다. 예를 들어, 잠수함 광섬유 케이블 통신 시스템 에서이 앰프는 약화 된 광학 신호 강도를 효과적으로 복원하여 통신의 품질과 신뢰성을 보장 할 수 있습니다.

광섬유 센서 네트워크 에서이 증폭기는 센서에 의해 약한 광학 신호 출력을 증폭시켜 센서의 측정 정확도를 향상시킬 수 있습니다. 예를 들어, 광섬유 온도 센서에서 온도 변화로 인한 광 신호의 강도 변화를 증폭시켜 온도 측정의 정확성을 보장 할 수 있습니다.

섬유 레이저 시스템에서, C- 밴드 에르 브륨 도핑 된 섬유 소형 신호 증폭기를 사용하여 레이저 시드 공급원의 전력을 증가시켜 더 높은 전력 레이저 출력을 얻을 수 있으며, 이는 재료 처리 및 의료 레이저 처리와 같은 응용 분야에 사용될 수 있습니다.
