Box Optronics의 980nm 10핀 미니 버터플라이 냉각식 펌프 레이저 다이오드 모듈의 탁월한 성능을 살펴보세요. DWDM EDFA 및 장거리 CATV 시스템의 고전력, 파장 안정성 펌핑을 위한 최고의 솔루션입니다. 고급 FBG 안정화 기능으로 설계된 이 밀폐형 모듈은 974nm 또는 976nm에서 방출을 정확하게 고정하여 다양한 온도 및 구동 전류에서도 최대 600mW의 꼬임 없는 출력을 제공합니다. 통합된 TEC, 서미스터 및 모니터 다이오드는 탁월한 추적 오류와 전력 안정성을 보장하며, SM/PM 파이버를 갖춘 에폭시가 없는 10핀 버터플라이 패키지는 안정적이고 소음 없는 작동을 보장합니다. 타협할 수 없는 스펙트럼 제어와 최고의 가용 전력을 요구하는 시스템 통합업체와 네트워크 엔지니어를 위해 설계된 이 모듈은 펌프 수를 줄이고 냉각 복잡성을 줄이며 증폭기 수명을 연장합니다. Telcordia GR-468 준수 및 맞춤형 파장 선택을 위한 Trust Box Optronics – 차세대 광 네트워크에서는 모든 밀리와트가 중요하기 때문입니다. -20°C에서 75°C까지 일관된 성능을 제공하는 입증된 현장용 펌핑 기술로 인프라를 향상시키려면 지금 주문하십시오.

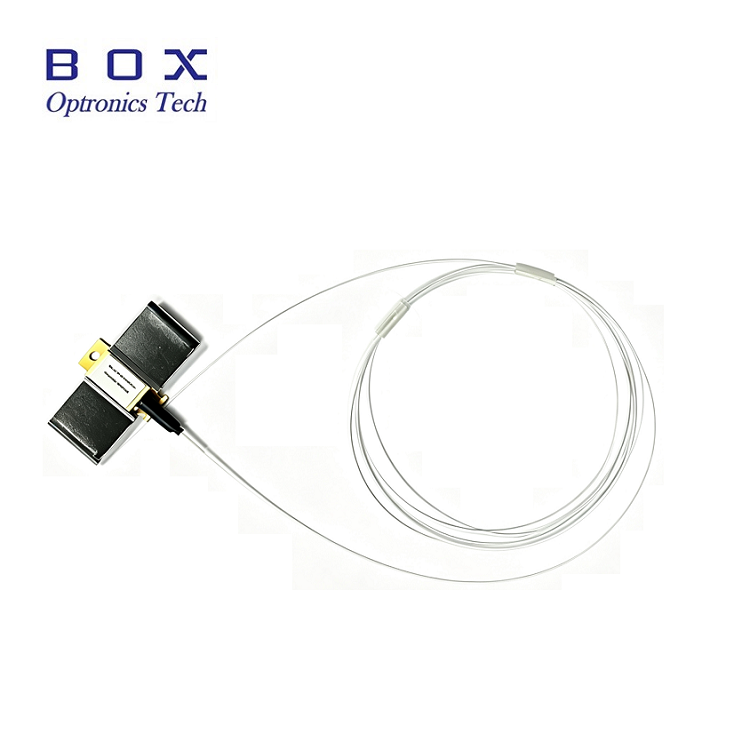

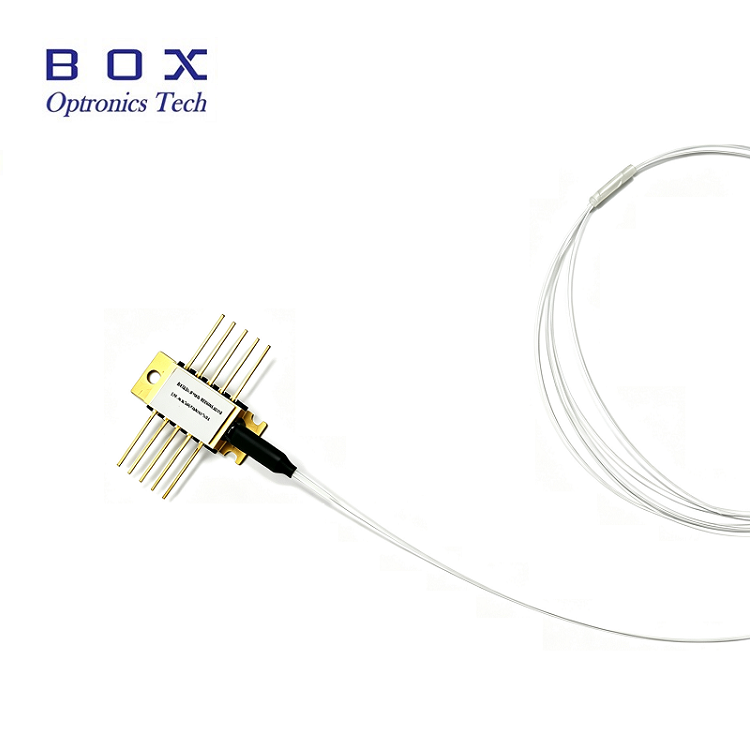

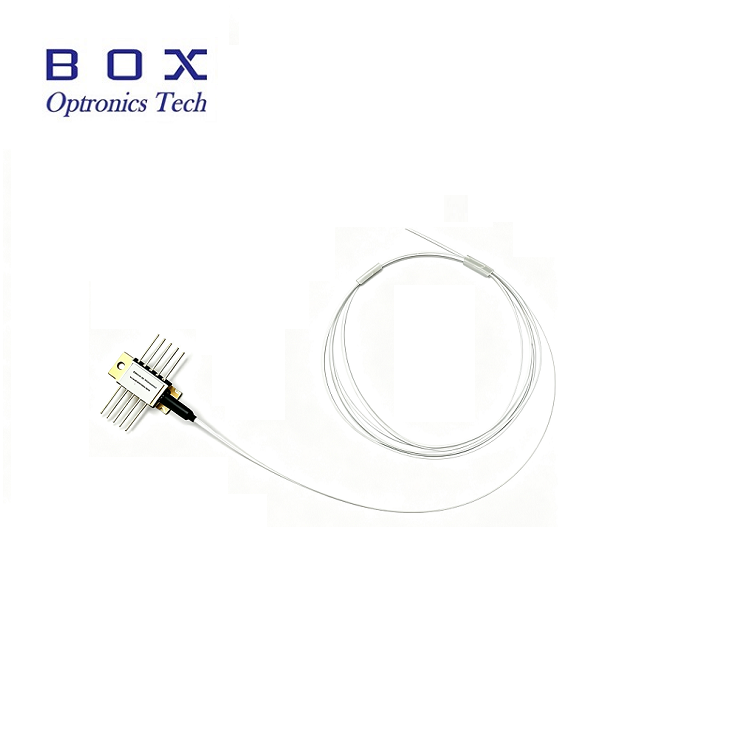

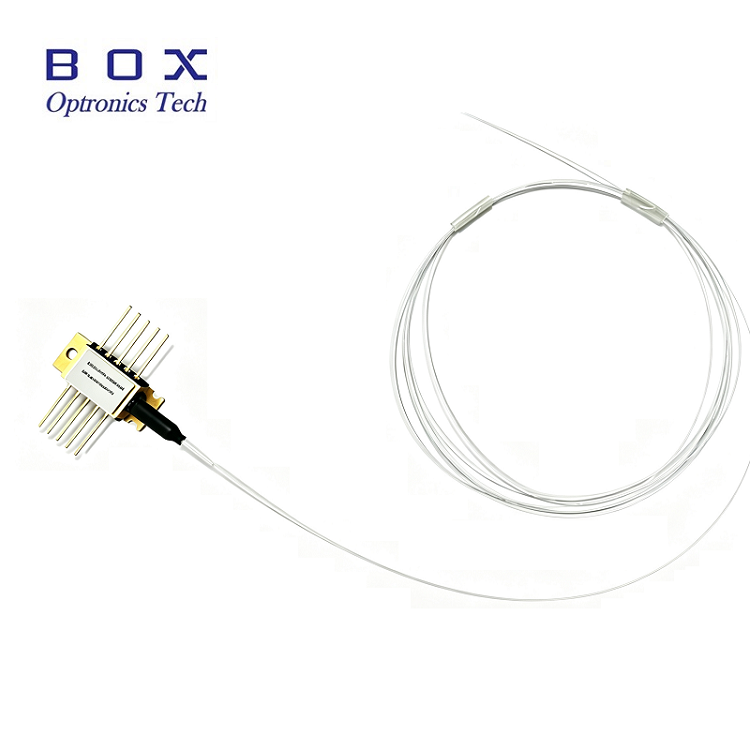

980nm 10핀 미니 버터플라이 냉각 펌프 레이저 다이오드 모듈은 에폭시와 플럭스가 없는 10핀 버터플라이 패키지에 밀봉되어 있으며 서미스터, 열전기 냉각기 및 모니터 다이오드가 내장되어 있습니다.
980nm 10핀 미니 버터플라이 냉각 펌프 레이저 다이오드 모듈은 FBG 안정화를 사용하여 방출 파장을 '고정'합니다. 온도, 구동 전류 및 광학 피드백의 변화에도 잡음 없는 협대역 스펙트럼을 제공합니다. 파장 선택은 사용 가능한 최고 전력으로 스펙트럼 제어에서 최고의 성능을 요구하는 애플리케이션에 사용할 수 있습니다. 이 모듈은 Telcord ia GR-468-CORE 요구 사항에 설명된 내용을 준수합니다.
꼬임 없는 작동 전력 400mW 또는 600mW;
SM Hi1060 또는 PM980 파이버가 포함된 10핀 버터플라이 패키지;
Fiber Bragg 격자 안정화, 파장 선택 가능;
통합 열전 냉각기, 서미스터 및 모니터 다이오드.
고밀도 파장 분할 다중화(DWDM) 에르븀 첨가 광섬유 증폭기(EDFA);
펌프 수 감소 EDFA 아키텍처;
장거리 케이블 TV(CATV) 트렁크 및 매우 많은 노드 수 배포.
| 매개변수 | 상징 | 최소 | 유형 | 최대. | 단위 | 메모 |
| 작동 케이스 온도 | TCASE | -20 | - | 75 | ℃ | - |
| 보관온도 | TSTG | -40 | - | 85 | ℃ | 2000시간 |
| LD 순방향 전류 | 만약에 | - | - | 1100 | 엄마 | - |
| LD 역전류 | IR | - | - | 10 | uA | - |
| LD 역전압 | VR | - | - | 2 | V | - |
| PD 순방향 전류 | IPD | - | - | -10 | 엄마 | - |
| PD 역전압 | VPD | - | - | 20 | V | - |
| TEC 전류 | 아이텍 | - | - | 2 | A | - |
| 기술 전압 | VTEC | - | - | 3.0 | V | - |
| 섬유 굴곡 반경 | - | 30 | - | - | mm | - |
| 상대습도 | RH | 0 | - | 95% | - | 비응결 |
| 납 납땜 시간 | - | - | - | 10 | 두번째 | 260℃ |
| 섬유 축 당기는 힘 | - | - | - | 5 | N | - |
| 섬유측 인장력 | - | - | - | 2.5 | N | - |
| 매개변수 | 상징 | 최소 | 유형 | 최대. | 단위 | 메모 |
| LD 임계값 전류 | ITH | 90 | 110 | 엄마 | CW | |
| 출력 전력 | PF | 400 | 밀리와트 | 만약(BOL)<900mA | ||
| 600 | 만약(BOL)<1000mA | |||||
| LD 순방향 전류 | 만약에 | 1200 | 엄마 | PF=정격 전력 | ||
| 꼬임 없는 힘 | 피킨크 | 700 | 밀리와트 | >= 1.2*정격 출력 | ||
| 꼬임없는 전류 | 아이킨크 | >= 1.2*If(BOL) | 엄마 | [ 1] | ||
| LD 순방향 전압 | VF | 2.5 | V | PF=정격 전력 | ||
| 중심 파장 | λC | 973 | 974 | 975 | nm | 피크,PF=정격 전력 |
| 975 | 976 | 977 | ||||
| 피크 파장 전환 | △λp/ △Tamb | 0.02 | nm/℃ | T: FBG 온도. | ||
| 스펙트럼 폭 | △ λ | 2 | nm | RMS@-13dB | ||
| 스펙트럼 안정성 | -0.5 | 0.5 | nm | PF=정격 전력,t=60초 | ||
| 책임감 모니터링 | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=정격 전력 | |
| 응답성 안정성 모니터링 | 20% | @모든 작동 온도 | ||||
| 암전류 모니터링 | ID | 50 | 나 | VPD=5V | ||
| TEC 전류 | 아이텍 | 1.5 | A | TCASE=75℃ | ||
| 기술 전압 | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC 모듈식 전력 소비 | P | 5 | W | TCASE=75℃ | ||
| 전력 안정성 >20mW 10-20mW3.5-10mW | 0.20.51 | 데시벨 | 피크-피크, t=60s, DC ~ 50kHz 샘플링, TC=25℃ | |||
| 추적 오류 | 테 | -0.5 | 0.5 | 데시벨 | TC=-5~75℃,[2]참조 | |
| 서미스터 저항 | RTH | 9.5 | 10 | 10.5 | 콤 | TSTG=25℃ |
| 서미스터 B 상수 | BTH | 3900 | k | TSTG=25℃ | ||
참고:
[1] 킹크 전류는 선형 맞춤에서 빛 대 전류 기울기(dL/dI)의 편차가 +/-50%를 초과하는 전류로 정의됩니다. Pkink>= 1.2*Rated Power, Ikink>=If(BOL)*1.2
[2] 추적 오류는 주어진 케이스 온도에서 정의됩니다. 이는 케이스 25℃에서 측정된 값을 기준으로 일정한 모니터 전류에서 광섬유 전력의 변화입니다.

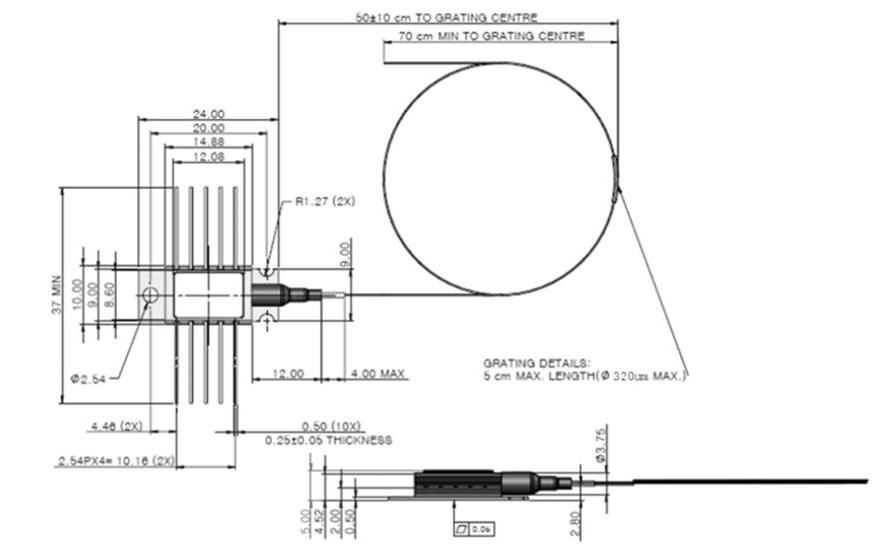

| 매개변수 | 설명 |
| 섬유 종류 | Hi1060 또는 PM980 섬유 |
| 피그테일 유형 | 베어 섬유 |
| 피그테일 길이 | 2.0±0.2m |
| 커넥터 유형 | 없이 |
| 핀 | 설명 | 핀 | 설명 |
| 1 | 텍(+) | 10 | 텍(-) |
| 2 | 서미스터 | 9 | 케이스 그라운드 |
| 3 | PDA노드 | 8 | NC |
| 4 | PD 음극 | 7 | LD 음극 |
| 5 | 서미스터 | 6 | LD 양극 |
| BFLD | -XXXF | -더블 엑스 | 더블 엑스 | -엑스 | 더블 엑스 | X |
| 원자 램프 | 파장 | 출력 전력 | 섬유 종류 | 패키지 | 커넥터 유형 | 느슨한 튜브 |
| 펌프레이저 | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | SM : 단일 모드PM : 편파 유지 | -H: 10핀널: 14핀 | FA : FC/APCSA : SC/APCN0: Null | Null: 베어 파이버 1: 느슨한 튜브 |
