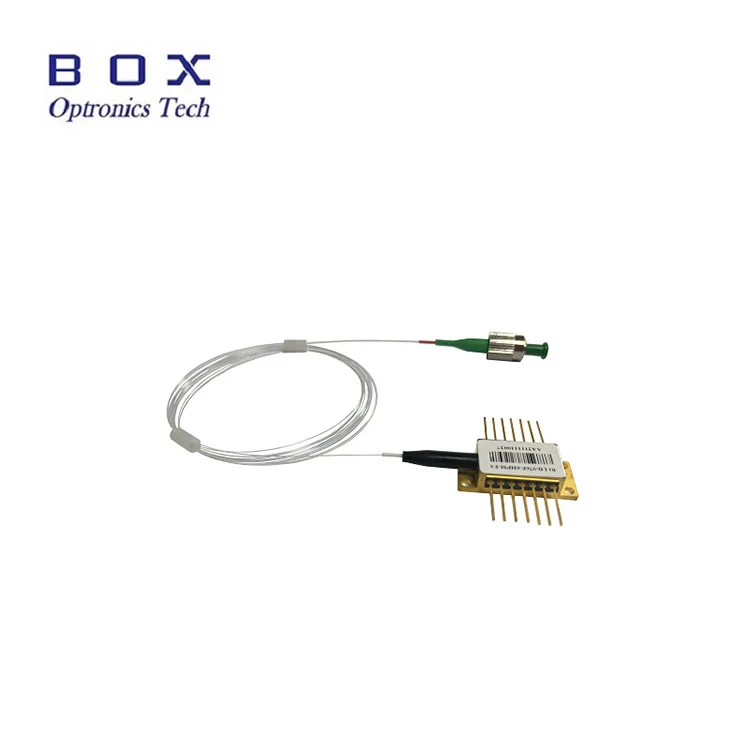

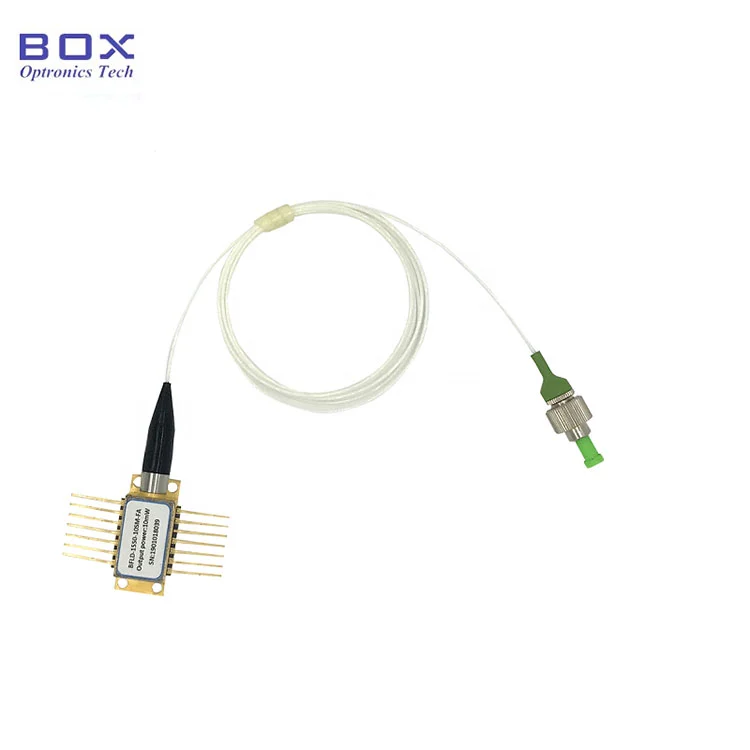

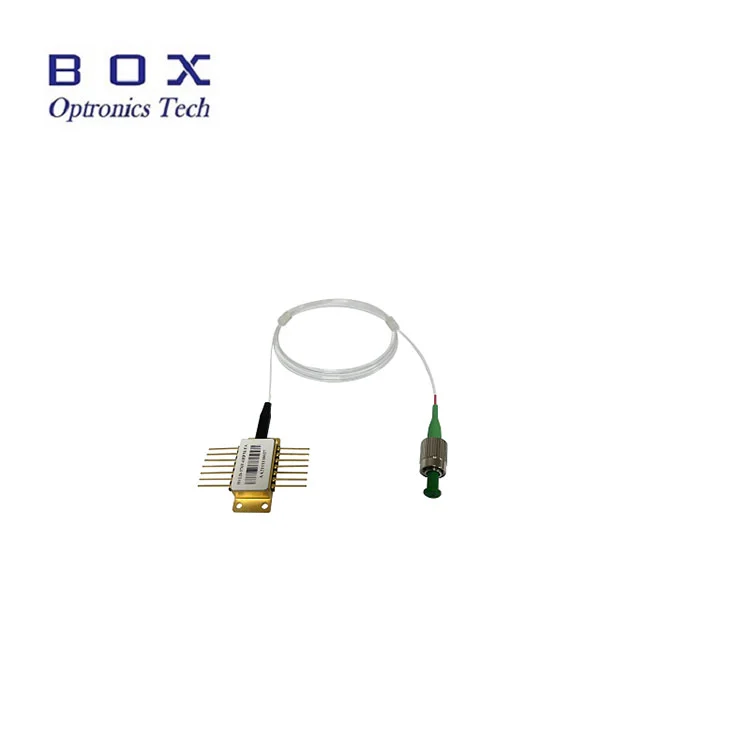

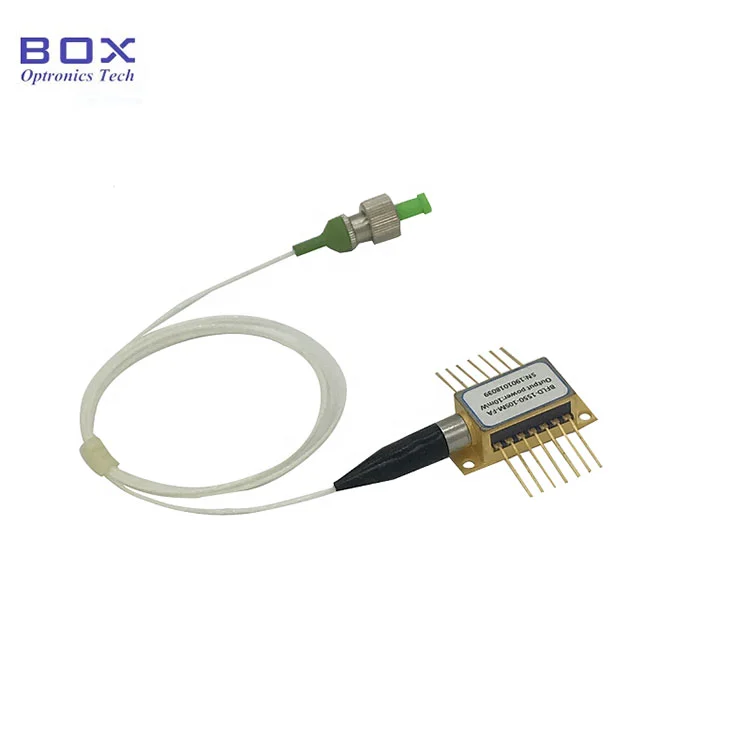

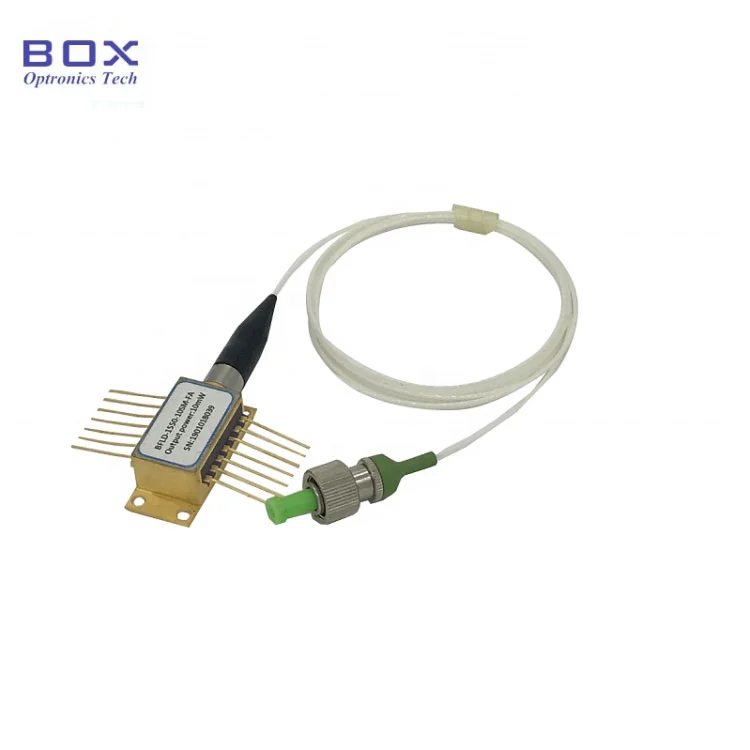

Box Optronics는 14pin BTF 패키지에서 1550nm DFB 좁은 선폭 레이저 다이오드를 제공합니다. 이 장치는 최대 100MW의 매우 안정적인 CW 성능 및 라인폭을 제공합니다.<100KHz. SM fiber and PM fiber pigtail are optional. They have built-in TEC coolers and monitor PDs. Side-mode suppression ratio is >40db. 광학 감지 및 광학 통신에 자주 사용됩니다.
Box Optronics는 14pin BTF 패키지에서 1550nm DFB 좁은 선폭 레이저 다이오드를 제공합니다. 이 장치는 최대 100MW의 매우 안정적인 CW 성능 및 Linewidth <100kHz를 제공합니다. SM 섬유 및 PM 섬유 피그 테일은 선택 사항입니다. TEC 쿨러가 내장되어 있으며 PD를 모니터링합니다. 측면 모드 억제 비율은> 40dB이며 광학 감지 및 광학 통신에 자주 사용됩니다.
● 1550nm DFB 레이저;
● 좁은 linewidth <100khz;
● 100MW 높은 출력 전력;
● 내장 TEC 및 모니터 PD;
● 신뢰성 : Telcordia GR-468. 로스
● LIDAR;
● 윈드 레이더;
● 광섬유 감지;
● 일관된 커뮤니케이션.
| 매개 변수 | 상징 | 상태 | 최소 | 타이핑. | 맥스. | 단위 |
| 중심 파장 | LC | tl = 15 ～ 35 ℃ qu | 1545 | 1550 | 1555 | nm |
| 광학 출력 전력 | 후에 | - | 100 | 150 | - | MW |
| 임계 값 전류 | ith | - | - | - | 50 | 엄마 |
| 작동 전압 | GTC | po = 10MW (CW) | - | - | 2.5 | V |
| 작동 전류 | IOP | po = 10MW (CW) | - | 650 | 800 | 엄마 |
| 스펙트럼 선폭 | LW | fwhm | - | - | 100 | KHZ |
| MPD 응답 | 이몬 / 팝 | - | 1 | - | 30 | μA/MW |
| 측면 모드 억제 비율 | SMSR | CW | 40 | - | - | DB |
| 광학 분리 | - | -10 |
40
|
-
|
-
|
DB |
|
| TEC 설정 온도 | TS | - | 15 | - | 35 | ℃ |
| 서미스터 전류 | ITC | - | - | - | 0.5 | 엄마 |
| 서미스터 저항 | Rth | tl = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC 전류 | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC 전압 | vtec | TL = 25 ℃, TC = 70 ℃ | - | - | 3.5 | V |
| TEC 용량 | ΔT | TC = 70 0 | - | - | 50 | ℃ |
| 파장 드리프트 (EOL) | △ λ | 25 년 동안 테스트되었습니다 | - | - | ± 0.1 | nm |
| 파장 온도 계수 | DL/DT | TEC 온도는 15 ℃에서 35 ℃에서 | - | 0.1 | - | nm/℃ |
| 파장 전류 변조 계수 | itr | 200-800ma | 0.2 | - | 0.4 | GHZ/MA |
모든 제품은 배송 전에 테스트되었습니다.
모든 제품은 1 년 보증이 있습니다. (품질 보증 기간이 적절한 유지 보수 서비스 수수료를 청구하기 시작한 후).
귀하의 비즈니스에 감사 드리며 즉시 7 일 반품 정책을 제공합니다. (품목을받은 후 7 일);
상점에서 구매 한 품목이 품질이 완벽하지 않은 경우 제조업체 사양에 전자적으로 작동하지 않으면 교체 또는 환불을 위해 당사에게 반환하십시오.
품목에 결함이있는 경우 배송 후 3 일 이내에 알려주십시오.
환불 또는 교체 자격을 갖추려면 모든 품목을 원래 상태로 반환해야합니다.
구매자는 발생한 모든 배송비에 대한 책임이 있습니다.
Q : 측면 - 모드 억제 비율은 무엇에 도달 할 수 있습니까?
A : 40DB보다 큽니다. 요구 사항이 높은 경우 사용자 정의가 가능한지 확인하려면 당사에 문의하십시오.
Q : 그런 좁은 선폭이 필요하지 않습니다. 더 넓은 것이 있습니까?
A : 물론. 200-400kHz, 600kHz, xxmhz ... 당사와 함께 확인하십시오.
