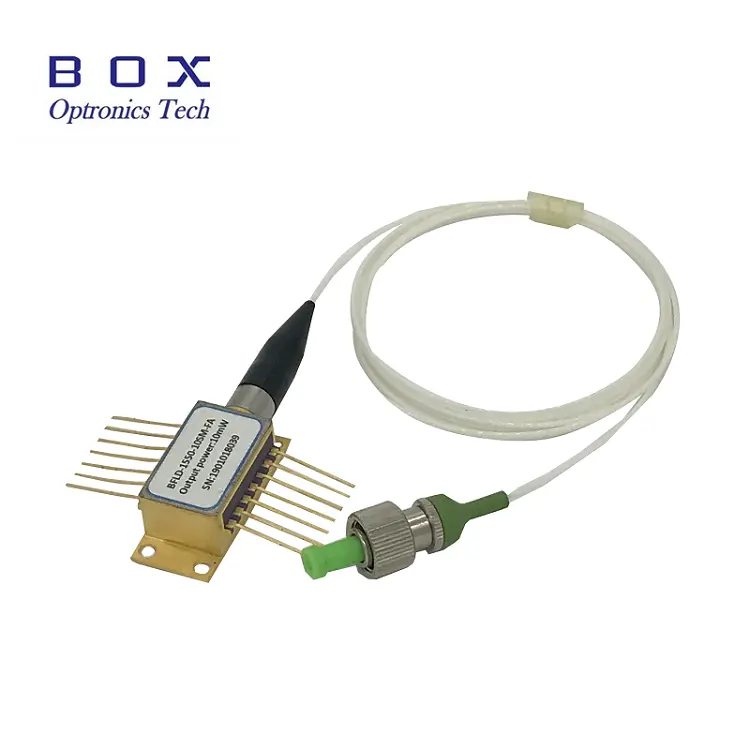

C2H2 아세틸렌 감지 모듈용 1532.68nm 10mW DFB 레이저 다이오드는 비용 효율적이고 일관성이 뛰어난 레이저 다이오드입니다. DFB 레이저 다이오드 칩은 TEC, 절연체 및 PD가 내장된 업계 표준 밀폐형 14핀 버터플라이 패키지로 포장됩니다.
C2h2 아세틸렌 감지 모듈용 1532.68nm 10mW DFB 레이저 다이오드는 비용 효율적이고 일관성이 뛰어난 레이저 다이오드입니다. DFB 레이저 다이오드 칩은 TEC, 절연체 및 PD가 내장된 업계 표준 밀폐형 14핀 버터플라이 패키지로 포장됩니다.
고성능 MQW(다중양자우물) DFB(분산 피드백) 레이저;
업계 표준 14PIN 버터플라이 패키지;
TEC 및 광 아이솔레이터가 내장되어 있습니다.
광섬유 센서;
아세틸렌 감지;
레이저 소스.
| 매개변수 | 상징 | 상태 | 최소 | 유형 | 최대. | 단위 |
| 중심 파장 | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| 광 출력 전력 | 포 | - | 10 | - | - | 밀리와트 |
| 임계 전류 | ITH | - | - | - | 20 | 엄마 |
| 작동 전류 | IOP | PO= 10mW(CW) | - | - | 100 | 엄마 |
| 스펙트럼 선폭 | LW | - | - | 10 | MHz | |
| 레이저 순방향 전압 | VF | CW 출력 전력 10mW | - | - | 2.5 | V |
| 암전류 모니터링 | ID | - | - | - | 0.2 | uA |
| 사이드 모드 억제 비율 | SMSR | CW | 35 | 40 | - | V |
| 광학적 분리 | - | 30 | - | - | 데시벨 | |
| 서미스터 저항 | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC 전류 | 아이텍 | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| 기술 전압 | VTEC | TL = 25℃, TC = 70℃ | -2.5 | - | 3.5 | V |
| 파장 온도 계수 | Δλ/ΔT | TEC 온도 15℃ ~ 35℃ | - | 0.09 | - | nm/℃ |
| 파장 전류 계수 | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

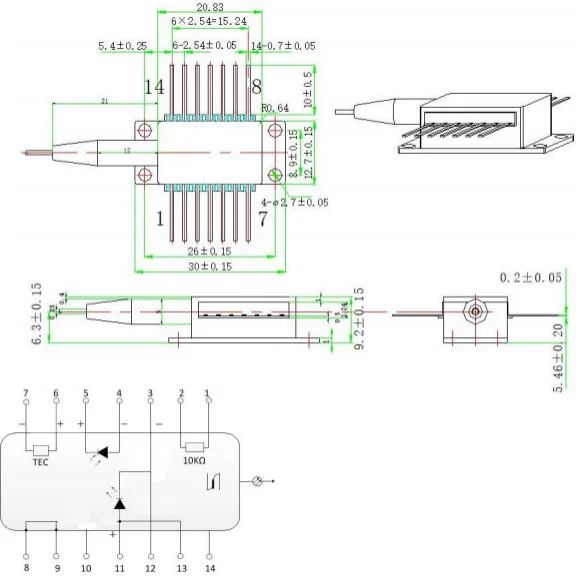

| 핀 | 설명 | 핀 | 설명 |
| 1 | 서미스터 | 14 | NC |
| 2 | 서미스터 | 13 | 레이저양극(+) |
| 3 | LD 음극(-) | 12 | 레이저음극(-) |
| 4 | PD 양극(+) | 11 | 레이저양극(+) |
| 5 | PD음극(-) | 10 | NC |
| 6 | 텍(+) | 9 | 케이스 그라운드 |
| 7 | TEC(- ) | 8 | 케이스 그라운드 |

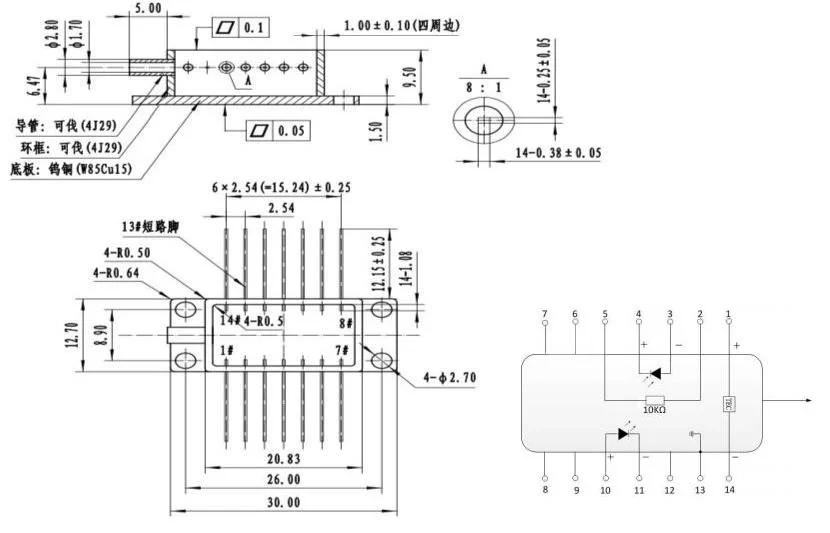

| 핀 | 설명 | 핀 | 설명 |
| 1 | 텍(+) | 14 | TEC(- ) |
| 2 | 서미스터 | 13 | 케이스 그라운드 |
| 3 | PD 모니터 양극(-) | 12 | NC |
| 4 | PD 모니터 음극(+) | 11 | 레이저 음극(-) |
| 5 | 서미스터 | 10 | 레이저 양극(+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
모든 제품은 배송 전에 테스트를 거쳤습니다.
모든 제품에는 1-3년 보증이 적용됩니다.(품질 보증 기간이 시작된 후에는 적절한 유지 관리 서비스 비용이 청구됩니다.)
귀하의 거래에 감사드리며 즉시 7일 반품 정책을 제공합니다. (상품 수령 후 7일)
당사 매장에서 구매한 품목의 품질이 완벽하지 않은 경우, 즉 전자적으로 제조업체 사양에 따라 작동하지 않는 경우 교체 또는 환불을 위해 당사에 반품하시면 됩니다.
품목에 결함이 있는 경우 배송 후 3일 이내에 당사에 알려주십시오.
환불 또는 교체 자격을 얻으려면 모든 품목을 원래 상태로 반품해야 합니다.
구매자는 발생한 모든 운송 비용을 책임집니다.
Q: 사용 가능한 다른 파장이 있나요?
A: C 밴드 또는 L 밴드 파장을 제공할 수 있습니다.
Q: 전력으로 더 많은 일을 할 수 있나요?
A: 20mW는 선택사항입니다.
