1064nm 200mW DFB 버터플라이 레이저 다이오드는 선폭이 100kHz이고 출력 전력이 최대 200mW인 좁은 선폭 레이저로 파이버 레이저 시드 소스 및 LiDAR에 널리 사용됩니다.
1064nm 200mW DFB 버터플라이 레이저 다이오드는 선폭이 100kHz이고 출력 전력이 최대 200mW인 좁은 선폭 레이저로, 파이버 레이저 시드 소스 및 LiDAR에 널리 사용됩니다.
200mW 높은 출력 전력;
현장에서 입증된 높은 신뢰성;
Hi1060 SM 또는 PM980-HP 섬유 피그테일;
14PIN 나비 패키지;
내부 열전 히트펌프 및 모니터 포토다이오드;
신뢰할 수 있음:텔코디아 GR-468. RoHS 규제
레이저용 시드 소스;
분광학;
광학 감지.
| 매개변수 | 상징 | 최소 | 최대. | 단위 |
| 최대 작동 전압 | V | - | 2.5 | V |
| 최대 작동 전류 | I | - | 500 | 엄마 |
| MPD 역전압 | VMPD | - | 20 | V |
| 열전 냉각기 전압 | VTEC | - | 4.8 | V |
| 열전 냉각기 전류 | 아이텍 | - | 1.8 | A |
| 작동 케이스 온도 | TC | -20 | 60 | ℃ |
| 보관온도 | TSTG | -40 | 85 | ℃ |
| 보관 습도 | - | 5 | 85 | %RH |
| 정전기 방전(ESD) | VESD | - | 500 | V |
| 납 납땜 온도 | 스템프 | - | 260 | ℃ |
| 납 납땜 시간 | STIME | 10 | 비서 |
| 매개변수 | 상징 | 상태 | 최소 | 유형 | 최대. | 단위 |
| 중심 파장 | λc | TL=15~35℃ CW | 1062 | 1064 | 1066 | nm |
| 광 출력 전력 | 포 | TL=25℃ | - | 200 | - | 밀리와트 |
| 임계 전류 | ITH | TL=25℃ | - | 45 | 70 | 엄마 |
| 작동 전압 | VOP | IOP= 200mA(CW) | - | - | 2.5 | V |
| 작동 전류 | 아이옵 | IOP= 200mA(CW) | - | 300 | 500 | 엄마 |
| -3dB 스펙트럼 폭 | Δλ | - | - | 0.03 | - | nm |
| 사이드 모드 억제 비율 | SMSR | - | - | 40 | - | 데시벨 |
| 분극 소멸비 | 응급실 | - | 18 | - | - | 데시벨 |
| 온도 파장계수 | Δλ/ΔT | - | - | 0.08 | - | nm/℃ |
| MPD 반응성 |
아이몬/팝 |
@-5V 바이어스 전압 | 1 | - | 30 | μA/mW |
| 서미스터 저항 | RTH | - | 9.5 | 10 | 10.5 | KΩ |
| 매개변수 | 설명 |
| 섬유 종류 | Hi1060 또는 PM980 |
| 피그테일 유형 | 900μm 느슨한 튜브 |
| 피그테일 길이 | 1.0±0.1m |
| 커넥터 유형 | FC/APC |

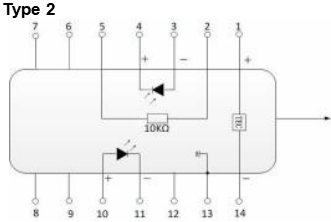

| 핀 | 설명 | 핀 | 설명 |
| 1 | 텍(+) | 14 | TEC(-) |
| 2 | 서미스터 | 13 | 케이스 그라운드 |
| 3 | PD 모니터 양극(-) | 12 | NC |
| 4 | PD 모니터 음극(+) | 11 | 레이저 음극(-) |
| 5 | 서미스터 | 10 | 레이저 양극(+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |

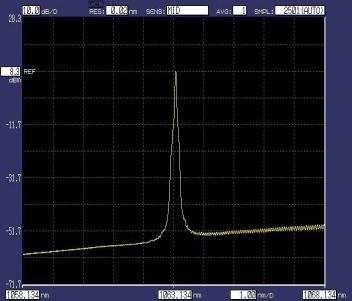

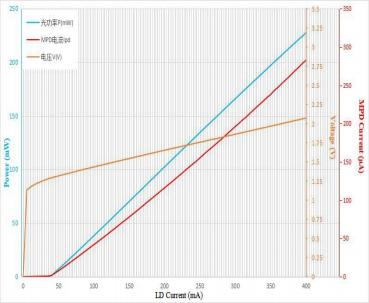

스펙트럼(Pop=200mW,25℃) 광전류-전압 곡선(25℃)
| BFLD | -XXXX | -엑스 | 더블 엑스 | -더블 엑스 | X |
| 레이저 종류 | 파장 | 출력 전력 | 섬유 종류 | 커넥터 | 핀아웃 |
| DFB | 1064: 1064nm | 2H: 200mW | SM: Hi1060PM: PM980 | FA : FC/APCO기타 | NULL: 14PIN 유형 2 맞춤형(10PIN) |
