1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드는 고출력, 좁은 선폭의 DFB 버터플라이 패키지 레이저 다이오드로 파이버 레이저의 시드 소스 또는 정밀 스펙트럼 측정에 널리 사용됩니다.
1030nm 200mW 100KHz DFB 버터플라이 레이저 다이오드는 고출력, 좁은 선폭의 DFB 버터플라이 패키지 레이저 다이오드로, 파이버 레이저용 시드 소스 또는 정밀 스펙트럼 측정에 널리 사용됩니다.
• 200mW 높은 출력 전력;
• 100kHz 이하의 좁은 선폭;
• PM 광섬유 18dB 이상의 높은 PER;
• 14PIN 나비 패키지;
• 내부 열전 히트 펌프 및 모니터 포토다이오드;
• 현장에서 입증된 높은 신뢰성.
신뢰할 수 있음:텔코디아 GR-468. RoHS 규제
• 레이저용 시드 소스;
• 분광학;
• 광학 감지.
| 매개변수 | 상징 | 최소 | 최대. | 단위 |
| LD 역전류 | IR | - | 2 | V |
| LD 순방향 전류 | 만약에 | - | 500 | 엄마 |
| MPD 역전압 | VMPD | - | 20 | V |
| 열전 냉각기 전압 | VTEC | - | 4.8 | V |
| 열전 냉각기 전류 | 아이텍 | - | 2.5 | A |
| 작동 케이스 온도 | TC | -45 | 70 | ℃ |
| 보관온도 | TSTG | -40 | 85 | ℃ |
| 보관 습도 | - | 5 | 85 | %RH |
| 정전기 방전(ESD) | VESD | - | 500 | V |
| 납 납땜 온도 | 스템프 | - | 260 | ℃ |
| 납 납땜 시간 | STIME | 10 | 비서 |
| 매개변수 | 상징 | 상태 | 최소 | 유형 | 최대. | 단위 |
| 중심 파장 | λc | TL= 15~35℃ CW | 1028 | 1030 | 1032 | nm |
| 광 출력 전력 | 포 | TL=25℃ | - | 200 | - | 밀리와트 |
| 임계 전류 | ITH | TL=25℃ | - | 45 | 70 | 엄마 |
| 작동 전압 | VOP | POP= 200mW(CW) | - | - | 2.5 | V |
| 작동 전류 | 아이옵 | POP= 200mW(CW) | - | 300 | 500 | 엄마 |
| 선폭 폭 | Δλ | - | - | 30 | 100 | KHz |
| 사이드 모드 억제 비율 | SMSR | - | - | 40 | - | 데시벨 |
| 분극 소멸비 | 응급실 | - | 18 | - | - | 데시벨 |
| 온도 파장계수 | Δλ/ΔT | - | - | 0.08 | - | nm/℃ |
| MPD 반응성 | 아이몬/팝 | @-5V 바이어스 전압 | 1 | - | 30 | μA/mW |
| 서미스터 저항 | RTH | - | 9.5 | 10 | 10.5 | KΩ |
| 매개변수 | 설명 |
| 섬유 종류 | PM980 |

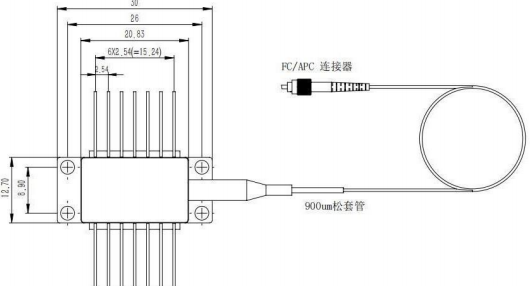

| 피그테일 유형 | 900μm 느슨한 튜브 |
| 피그테일 길이 | 1.2±0.1m |
| 커넥터 유형 | FC/APC |

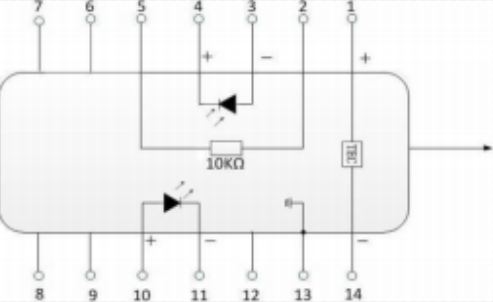

| 핀 | 설명 | 핀 | 설명 |
|---|---|---|---|
| 1 | 텍(+) | 14 | 텍(-) |
| 2 | 서미스터 | 13 | 케이스 그라운드 |
| 3 | PD 모니터 양극(-) | 12 | NC |
| 4 | PD 모니터 음극(+) | 11 | 레이저 음극(-) |
| 5 | 서미스터 | 10 | 레이저 양극(+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
